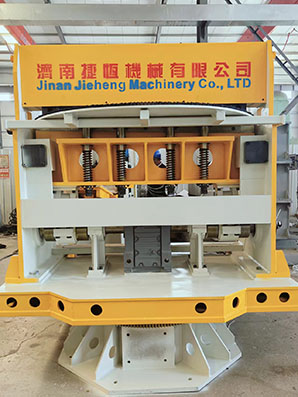

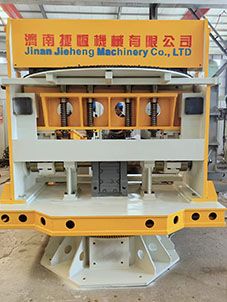

Máquina de corte oscilante

Composição Estrutural: Geralmente, consiste em peças como corpo da máquina, porta-ferramentas, sistema de transmissão, sistema hidráulico, sistema de controle e dispositivo de retroalimentação. O corpo da máquina geralmente adota uma estrutura soldada em placa de aço, que possui resistência e rigidez relativamente altas. O porta-ferramentas é um componente chave que carrega as lâminas de corte e completa a ação de corte, e seu design precisa atender aos requisitos de resistência e precisão. O sistema de transmissão inclui motores, redutores, eixos de transmissão, etc., e é responsável por transmitir potência ao porta-ferramenta. O sistema hidráulico fornece a força de cisalhamento e a potência para o curso de retorno do porta-ferramenta, e é composto por bombas de óleo, cilindros de óleo, grupos de válvulas, etc. . O dispositivo de medição traseira é usado para posicionar a chapa metálica para garantir a precisão do tamanho de corte.

Parâmetros técnicos: Incluem a espessura da chapa metálica que pode ser cisalhada, a largura da chapa metálica que pode ser cisalhada, o ângulo de cisalhamento, o número de cursos, a faixa de ajuste do medidor traseiro, a potência do motor principal , etc. Por exemplo, para a máquina de corte hidráulico giratório QC12Y, a espessura da chapa metálica que pode ser cisalhada varia de 4 mm a 25 mm, a largura da chapa metálica que pode ser cisalhada varia de 2.500 mm a 5.000 mm, o ângulo de cisalhamento está geralmente entre 1°30′ e 3°, o número de cursos varia de acordo com a espessura da chapa metálica e a faixa de ajuste do medidor traseiro é relativamente ampla.

Sistema de controle: Os comumente usados ​​incluem o sistema de controle DAC360/DAC362S da empresa holandesa Delem. Ele pode controlar com precisão a posição do medidor traseiro, o curso de corte, o ângulo de corte e a folga entre as arestas de corte superior e inferior, realizar o ajuste automático do curso de corte, melhorar a eficiência da produção e a precisão de corte. Possui também medidor traseiro de alta velocidade e longo curso com guias lineares e transmissão por fuso de esferas, com velocidade que pode chegar a 250 mm/s e curso traseiro que pode chegar a 1.000 mm.

Aplicações de equipamentos

Indústria de processamento de metal: É amplamente utilizado no processamento de diversas chapas metálicas, como aço carbono, chapas de alumínio, aço inoxidável, etc. Pode cortar as chapas nos tamanhos e formatos necessários para a fabricação de peças mecânicas, peças de automóveis, componentes de navios , construção de estruturas de aço, etc.

Indústria de Eletrônicos e Eletrodomésticos: É utilizado para cortar finas chapas metálicas necessárias para peças como invólucros de equipamentos eletrônicos e placas de circuito, como gabinetes de computadores, invólucros de telefones celulares, painéis traseiros de TV, etc., atendendo aos requisitos para o precisão e qualidade das folhas.

Indústria de equipamentos de energia: Pode processar peças metálicas em equipamentos de energia, como transformadores e gabinetes de distribuição, como cisalhamento de chapas de aço silício, garantindo que sua precisão dimensional e formatos atendam aos requisitos de projeto e melhorando o desempenho e a qualidade dos equipamentos de energia.

Indústria de processamento de dutos: Na fabricação de dutos, é usado para cortar as folhas necessárias para dutos, como cortar placas de aço em formatos circulares, quadrados e outros para fazer cotovelos, tês, flanges e outros componentes de dutos.

Indústria de Decoração e Renovação: É utilizada para cortar materiais decorativos como chapas de aço inoxidável e chapas de alumínio para fazer componentes decorativos como portas, janelas, paredes cortinas, grades e tetos falsos, atendendo aos requisitos de diferentes estilos de decoração e requisitos de design.

Os principais produtos da nossa empresa incluem: linhas de desenrolamento, nivelamento e corte transversal, linhas de desenrolamento, corte longitudinal e enrolamento, linhas de corte voadoras, linhas de produção de desenrolamento e corte giratório, tensores de correia, desenrolamento, linhas de corte de pressão, alimentação de alta velocidade e linhas de corte a laser , etc. O período de produção é curto, a eficiência é alta e a entrega é rápida. Podemos fornecer soluções técnicas gratuitamente. Bem-vindo a consultar.
